蝴蝶鉸鏈系統 K51M系列

依據不同門重,平均2~4pcs就可以產生自動關門效果。只要在設計初期與設計師或門廠商事先規劃,防火門、實木門、鋼木門、鐵門、金屬框玻璃門等皆可使用。

防火門金屬門用蝴蝶型鉸鍊-K51M

蝴蝶鉸鏈系統 K51M系列

依據不同門重,平均2~4pcs就可以產生自動關門效果。只要在設計初期與設計師或門廠商事先規劃,防火門、實木門、鋼木門、鐵門、金屬框玻璃門等皆可使用。

防火門金屬門用蝴蝶型鉸鍊-K51M

想解決這些煩惱嗎?

自動關門鉸鍊-安全隱密

安全隱密性

自動關門鉸鍊-防止蚊蟲入侵

防止蚊蟲進入

自動關門鉸鍊-一指輕開

讓開門更輕鬆

安裝須知

建議於門扇與門框上挖凹槽嵌入使用,門扇與門框務必確保垂直水平。

蝴蝶型鉸鏈K51M-安裝須知
  • 不嵌入門框,門縫須預留 10mm
  • 嵌入門框,門縫依一般預留 3~4mm
蝴蝶型鉸鏈K51M-安裝須知
  • 嵌入施工方式(門廠製作)
金屬框玻璃門自動回歸鉸鍊
室內輕門專用自動回歸鉸鍊
鋁框金屬門專用回歸鉸鍊
辦公室進出小門回歸鉸鍊

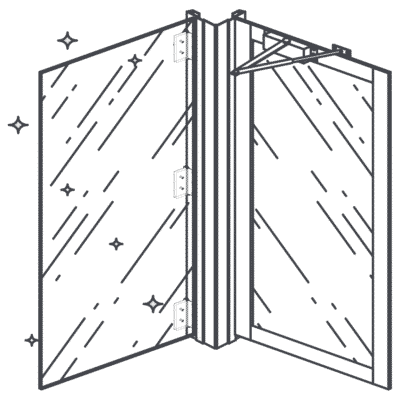

與門弓器比較

笠源自動關門器 隱藏式門弓器 地鉸鏈
安裝位置
傳統安裝活頁處
門扇內(須開孔) 美美的地板上
美觀度
兼具美觀又不顯眼
有一支拉桿 跟地板會有色差
使用感受
開門瞬間超省力
門越重,拉的力氣越大 門越重,拉的力氣越大
戶外使用
可以
無法 無法(會滲水)
防火功能 60B
耐用度
100萬次開關測試
一般約20萬次 一般約20萬次
使用成本
省!不用卸門
維修可能要卸門 維修可能要拆美觀的地板
問題
不用另外開孔,不影響隔音
因門內開孔,會影響隔音 要另外使用外掛式下降壓條

關門有力 開門尚輕

防火測試報告

實績表

建案名稱 建商 建物位置 使用位置
惠宇敦南 惠宇建設 台中市南屯區 玄關門
潤泰敦峰 潤泰建設 台北市松山區 玄關門
遠雄九五 遠雄建設 新北市新莊區 玄關門
夆典里享國 昌吉營建 新北市蘆洲區 玄關門
仁愛富達 開晟建設 新北市永和區 玄關門
裕盛森邸 裕盛建設 台中市南屯區 玄關門
日月光K24廠 宇峯 高雄市楠梓區 防火門
永和保生九期 志鑫營造 新北市永和區 玄關門
上環匯 順天建設 台中市西屯區 帷幕門
大亞帝國 愛寶發 台北市中正區 玄關門
金山南路二期 富瑄營造 台北市大安區 玄關門
輕井澤八期 康勝建設 苗栗縣苗栗市 玄關門

產品規格

產品編號 中文名稱 適合門厚  葉片嵌入門的凹槽寬度(最小值) 嵌入深度
(最小值)
不嵌入門預留間隙 (最小值)
K51M-640 6″ x 4″
重力蝴蝶 全嵌入式
40-45 mm 33.5mm 4.06mm 10mm
K51M-645 6″ x 4.5″
重力蝴蝶 全嵌入式
45-50 mm 38.5mm
K51M-650 6″ x 5″
重力蝴蝶 全嵌入式
50-55 mm 43.5mm
K51M-655 6″ x 5.5″
重力蝴蝶 全嵌入式
55-60 mm 48.5mm
K51M-660 6″ x 6“
重力蝴蝶 全嵌入式
60-65 mm 53.5mm

目錄參考

下載

產品規格表

下載

產品尺寸圖(含閉合尺寸)

K51M-640
K51M-645
K51M-650
K51M-655
K51M-660

安裝調整說明

笠源不鏽鋼自動關門器安裝超容易,您只需用螺絲將關門器鎖入門扇與門框,各種功能調整只需六角扳手即可解決!快來看看如何操作吧!

想了解更多嗎? 歡迎連繫!

若需要更詳盡的產品資訊或報價,歡迎與我們連絡,我們會有專人提供您最詳細的說明。
