Cơ Cấu Đóng Cửa Tự Động Waterson

Tại Waterson, chúng tôi chuyên về các cơ cấu đóng cửa tự động, được phân loại theo hệ thống, loại và chức năng. Khung phân loại này giúp làm rõ cấu tạo và khả năng vận hành của từng cơ cấu đóng cửa cho cửa đi và cổng, đồng thời cũng được áp dụng nhất quán cho cơ cấu tự đóng của cổng. Hãy cùng khám phá độ chính xác và tính đổi mới được tích hợp trong từng thiết kế.

Mỗi bản lề đóng cửa bằng lò xo của Waterson được thiết kế với hai chức năng cải tiến, bố trí ở hai đầu đối diện của trục bản lề: lực lò xo (S) và tốc độ mở/đóng (A). Ví dụ, bản lề loại SA cung cấp lực lò xo (S) để đóng cửa và chức năng điều chỉnh tốc độ (A) nhằm giảm hoặc kiểm soát tốc độ đóng. Waterson hiện cung cấp sáu loại bản lề khác nhau: DS, SA, SA1, HS, SB và HA (được ký hiệu ở lá bản lề phía trong).

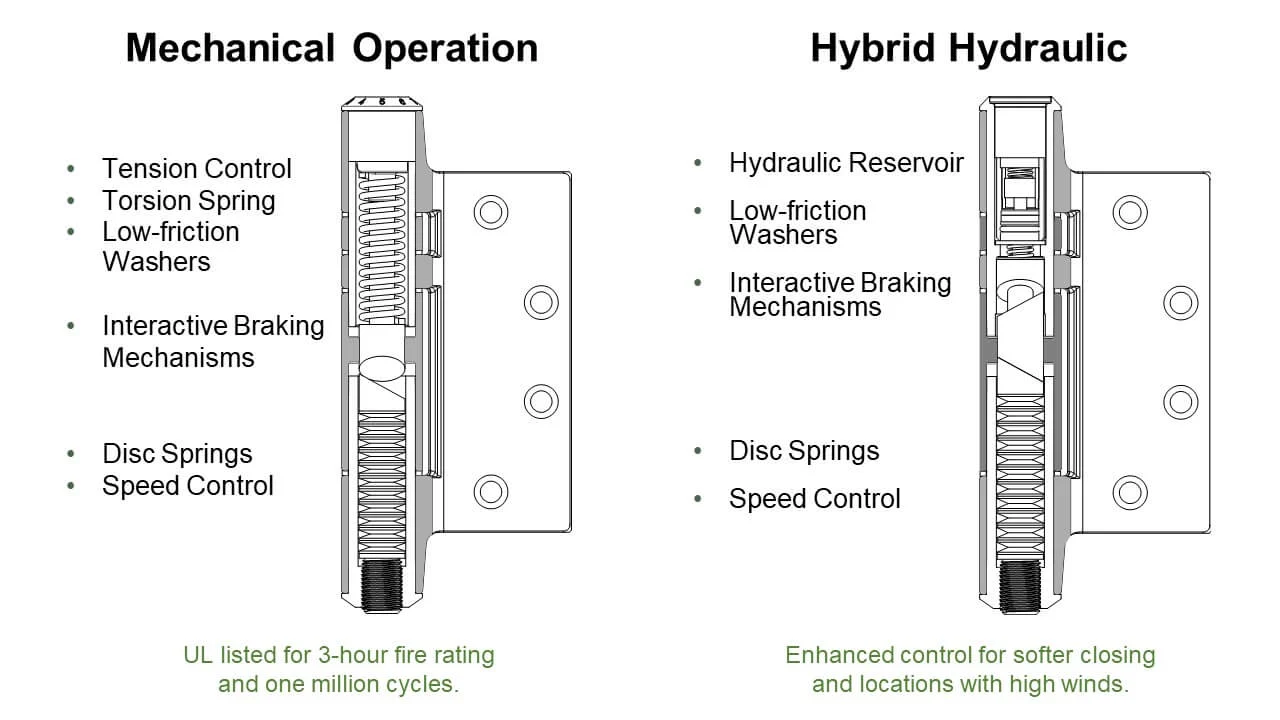

Bộ đóng cửa cơ học mang lại khả năng tự đóng ổn định cùng mức kiểm soát tốc độ cơ bản. Chúng có độ bền cao ngay cả trong điều kiện gió mạnh, tuy nhiên do dải kiểm soát cố định, các cơn gió giật đột ngột vẫn có thể gây hiện tượng cửa đập mạnh. Ngược lại, bộ đóng cửa thủy lực sử dụng chất lỏng giảm chấn để tạo chuyển động đóng êm ái, yên tĩnh và ổn định. Cơ chế này giúp hấp thụ lực va đập và giảm hao mòn, dù vậy cơ cấu có thể bị hư hại nếu cửa bị đẩy mở quá 120°.

Các hệ thống này có thể được cấu hình linh hoạt để đáp ứng nhu cầu cụ thể của từng ứng dụng. Để biết thêm chi tiết, vui lòng tham khảo Bảng Các Loại Bản Lề Đóng Cửa Waterson bên dưới.

Ngoài ra, mỗi loại bộ đóng cửa còn tích hợp hai trong năm chức năng sau: lực lò xo, tốc độ chuyển động, tốc độ chốt, bộ giảm chấn thủy lực và giữ cửa mở.

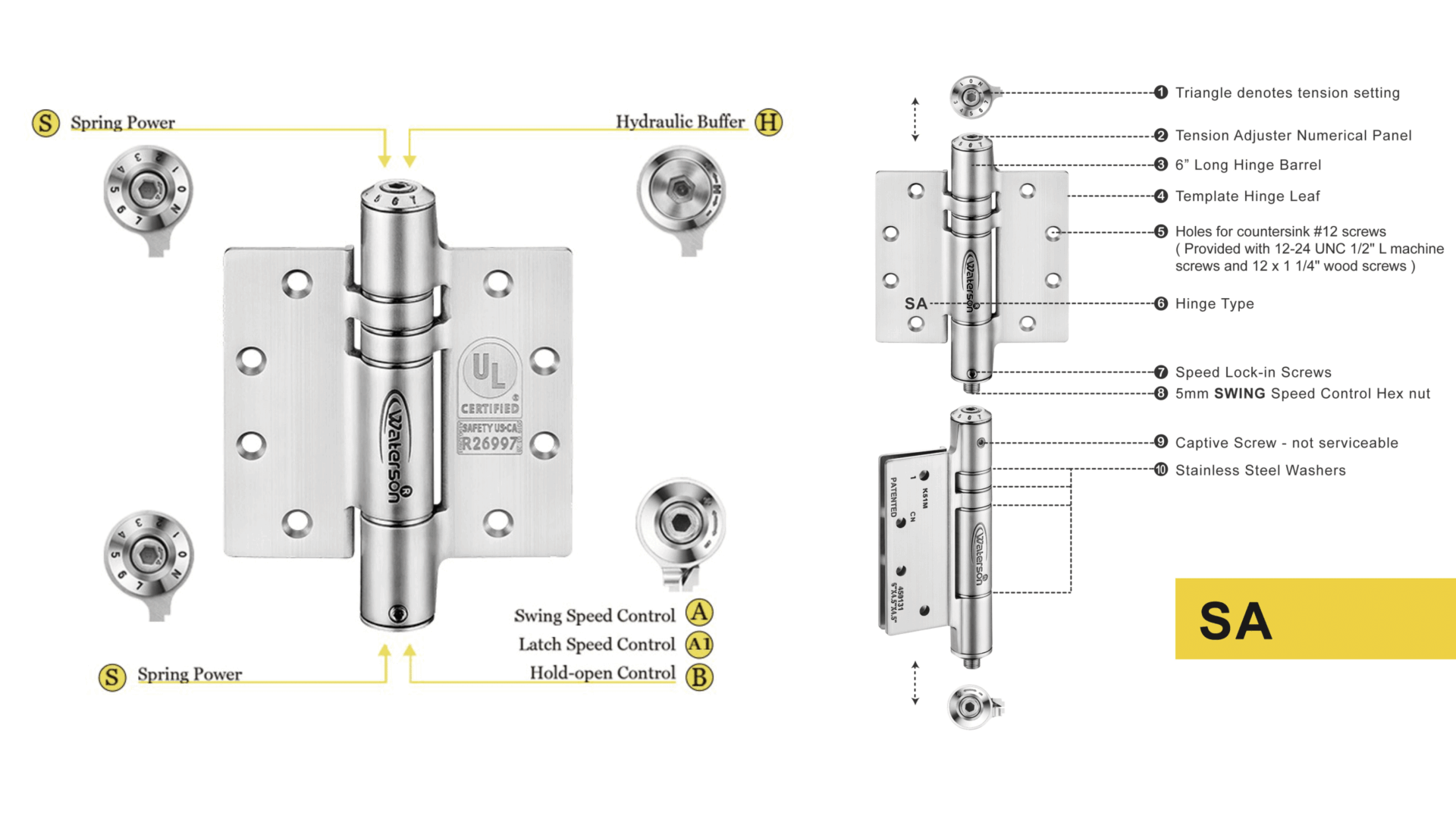

Lực lò xo là lực đóng tạo ra chuyển động của cửa. Tốc độ đóng cửa là lực ma sát làm chậm cửa từ 90° đến 20°. Tốc độ chốt cửa là lực ma sát làm chậm cửa từ 20° đến 0°. Bộ giảm chấn thủy lực là vùng kích hoạt dầu. Giữ cửa mở giữ cửa cố định ở góc 90°. Để biết thêm chi tiết, vui lòng tham khảo các chức năng chính dưới đây:

 S: Núm điều chỉnh (S) trên các loại SA, SA1, SB và HS là lò xo công nghiệp cung cấp lực căng — lực đóng từ 90° đến 0°.

A: Đầu đai ốc lục giác (A) trên các loại SA và HA là cơ cấu hãm tốc độ chuyển động, hoạt động từ 90° đến 20°.

A1: Đầu đai ốc lục giác (A1) trên loại SA1 là cơ cấu hãm tốc độ chốt, hoạt động từ 20° đến 0°.

H: Thành phần thủy lực kích hoạt bằng dầu (H) trên các loại HA và HS cung cấp bộ giảm chấn thủy lực, tạo chuyển động đóng cửa êm ái và yên tĩnh.

B: Đầu đai ốc lục giác (B) trên loại SB là chức năng giữ cửa mở, cố định cửa ở góc 85°.

Ghi chú: Mỗi bộ đóng cửa có hai chức năng riêng biệt — một điều chỉnh từ phía trên và một điều chỉnh từ phía dưới. Bộ đóng cửa có thể lắp đảo chiều.

Khi lắp hai bộ đóng cửa, chúng được bố trí lần lượt ở phía trên và phía dưới cánh cửa. Khoảng cách từ mép mỗi bộ đóng cửa đến mép cửa là 5” ± 1/8” (127 ± 3 mm).
Khi lắp bộ đóng cửa thứ ba, bộ này được gắn liền kề bộ đóng cửa phía trên. Khoảng cách giữa tâm trục (pivot center) của hai bộ đóng cửa liền kề phải tối thiểu 10.95” (278 mm).

Về nguyên tắc, việc lắp hai đến ba bộ đóng cửa là đủ cho hầu hết các loại cửa với kích thước, trọng lượng và vật liệu khác nhau. Trong trường hợp đặc biệt—như cửa chống nổ hoặc cửa siêu nặng—khi cần lắp bộ đóng cửa thứ tư, khuyến nghị khoảng cách giữa tâm trục của bộ thứ tư và tâm trục của bộ thứ hai cũng phải tối thiểu 10.95” (278 mm).

Vẫn chưa rõ cách lắp đặt bộ đóng cửa bằng lò xo của chúng tôi cho hiệu quả tối ưu? Nhấn vào đây để xem Hướng dẫn lắp đặt bản lề đóng cửa Waterson.

Không giống đa số bộ đóng cửa bằng lò xo thông thường, bảng điều chỉnh lực căng dạng số trực quan (VISUAL) và cụm kiểm soát tốc độ đã được cấp bằng sáng chế của Waterson giúp quá trình điều chỉnh trở nên chính xác và đáng tin cậy hơn. Thợ lắp đặt có thể dễ dàng sử dụng bộ dụng cụ đi kèm (lục giác 3 mm và 5 mm) để thiết lập lực căng phù hợp với từng môi trường lắp đặt hoặc nhu cầu sử dụng.

Bạn có thể tham khảo Hướng dẫn điều chỉnh bộ đóng cửa Waterson tại đây.

Yêu Cầu Báo Giá

Xin lưu ý rằng bản lề đóng cửa Waterson có kích thước bắt đầu từ 4″ × 4″. Nếu bạn cần bản lề tự đóng có kích thước nhỏ hơn, chúng tôi khuyến nghị bạn tham khảo các nhà cung cấp khác. Ngoài ra, Waterson chỉ cung cấp bản lề đóng cửa một chiều (single acting). Xin cảm ơn.
